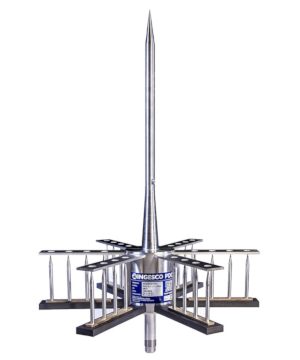

Pararrayos Ingesco PDC
El diseño del pararrayos INGESCO PDC permite producir una ionización de las partículas de aire alrededor de la punta del captador, que genera un trazador ascendente dirigido hacia la nube. Esta corriente de iones intercepta y canaliza desde su origen la descarga eléctrica del rayo.
Entre el conjunto excitador (que se encuentra al mismo potencial que el aire circundante) y la punta y el conjunto deflector (que se hallan a igual potencial que la tierra) se establece una diferencia de potencial que es tanto más elevada cuanto más alto es el gradiente de potencial atmosférico, es decir, cuanto más inminente es la formación del rayo.
La obtención, mediante ensayos de laboratorio, del valor Δt (incremento del tiempo de cebado) permite establecer una correlación entre la velocidad de propagación de la corriente de iones y la distancia de impacto del rayo, a partir de la cual se calcula el radio de protección para cada modelo de pararrayos (ver cuadro adjunto).
El conocimiento de estos radios de protección nos permite seleccionar el modelo de pararrayos más adecuado a las características de la estructura a proteger, de acuerdo con las normativas reguladoras UNE 21.186:2011, NFC17.102:2011 y NP4426:2013.
Características y Beneficios
- 100% de eficacia en descarga.
- Nivel de protección clasificado de muy alto.
- Garantía de continuidad eléctrica. No ofrece resistencia al paso de la descarga.
- Pararrayos no electrónico; garantía de máxima durabilidad.
- Conserva todas sus propiedades técnicas iniciales después de cada descarga.
- Al no incorporar ningún elemento electrónico, no es fungible.
- No precisa de fuente de alimentación externa.
- Garantía de funcionamiento en cualquier condición atmosférica.
- Alta resistencia a la temperatura.
- Alta resistencia a la intemperie y atmósferas corrosivas.
El terminal aéreo de captación INGESCO PDC, cumple las siguientes especificaciones técnicas:
- Dispone de un dispositivo electrónico de cebado:
- Un dispositivo de anticipación del trazador ascendente
- Un condensador electroatmosférico
- Un acelerador atmosférico
- Un sistema de aislamiento certificado por el Laboratorio de Alta Tensión LABELEC
- Su estructura está fabricada en Acero Inoxidable AISI316L.
- Dispositivo de cebado fabricado en Acero Inoxidable AISI 316L y poliamida (PA 66)
Queda así garantizado su efectivo funcionamiento en cualquier condición atmosférica y ambiental.
Para activar el zoom mover el mouse sobre la imagen

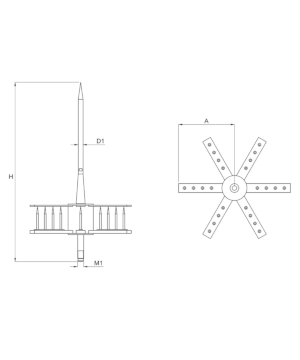

Especificaciones Técnicas
| Mod. | Ref. | Mat. | H (mm) |
⌀D1 (mm) |
M1 | A (mm) |
Peso (g) |
|---|---|---|---|---|---|---|---|
| PDC 3.1 | 101000 | Inox | 387 | 16 | M 20 | 95 | 2350 |
| PDC 3.3 | 101001 | Inox | 598 | 16 | M 20 | 156 | 3200 |
| PDC 4.3 | 101003 | Inox | 598 | 16 | M 20 | 156 | 3400 |
| PDC 5.3 | 101005 | Inox | 598 | 16 | M 20 | 156 | 3600 |
| PDC 6.3 | 101008 | Inox | 598 | 16 | M 20 | 156 | 3800 |
| PDC 6.4 | 101009 | Inox | 598 | 16 | M 20 | 186 | 4150 |
