Terminales Contráctiles en Frío, 15 a 35kV

Las terminales contráctiles en frío han sido especialmente diseñadas para usos de 15 a 35 kV, con aislamientos XLPE o EPR para sistemas de potencia y de distribución subterránea. Estas unidades permiten la correcta transición y conexión del sistema con conductores aéreos desnudos y equipo vivo a sistemas de cableado subterráneo.

Las aplicaciones incluyen instalaciones en interiores, exteriores, aéreas, en base de concreto y otras instalaciones "livefront" (frente vivo) expuestas al clima. Los diseños emplean material avanzado de hule siliconado sellado a la interperie y resistencia a ambientes contaminados asegurando con esto un apropiado desempeño en las más severas condiciones. Su color gris le permite combinarse con el ambiente urbano.

Las terminales contráctiles en frío son utilizadas en un amplio rango de aplicaciones con sólo tres medidas, requeridas a cubrir desde cables #2 AWG a 1250 kcmils.

La cubierta contráctil en una sola pieza de 15kV a 25kV permite una fácil instalación, mientras que el diseño de dos piezas de 35kV provee una fácil remoción del núcleo. Simplemente se posiciona la terminal sobre el cable preparado y se remueve el núcleo central.

éstas unidades son compactas y ligeras permitiendo su instalación en espacios reducidos.

Catálogo base, Terminales Contráctiles en Frío

Las terminales R2T y R21T de ELASTIMOLD con la característica del sellado mediante el jalado de leng?eta o tira de ELASTIMOLD y el acabado del diseño, proveen una línea terminal que cubren el más amplio rango de aplicaciones con el menor número de modelos. Tres tamaños cubren de 0.64" (16mm) a 2.10" (53mm) del diámetro de aislamiento de los cables #2 AWG hasta 1250 kcmils

Los encapsulados del R2T están diseñados para un máximo desempeño en todas las condiciones de campo con capacidad de deslizamiento superior y distancias de choque para servicio a largo plazo. El aislamiento de las mangas de silicón también está disponible con mayor capacidad de deslizamiento y protección cuando sea requerida o cuando se necesita protección en el aislamiento de los conectores contra fauna nociva.

			Rangos		Número de Cátalogo
	KV	Tipo	Pulgadas	Milimetros	Neutro Concéntrico & Cable Neutro concéntrico cubierto
	15	Interior	0.64 a 1.12	16.3 a 28.4	R21T15J1
			0.84 a 1.38	21.3 a 35.1	R21T15J2
			1.30 a 2.10	33.00 a 53.30	R21T15J4
	15	Exterior	0.84 a 1.12	16.3 a 28.4	R2T15J1
			0.84 a 1.38	21.3 a 35.10	R2T15J2
			1.30 a 2.10	33.00 a 53.30	R2T15J4
	25/28	Exterior	0.84 a 1.38	20.30 a 35.10	R2T28J2
			1.30 a 2.10	33.00 a 53.30	R2T28J4
	35	Exterior	0.84 a 1.38	20.30 a 35.10	R2T35J2
			1.30 a 2.10	33.0 a 53.30	R2T35J4

Instalación de Terminales Contráctiles

Las técnicas estándar para preparación de cable son usadas para todas las terminales R2T, y ELASTIMOLD? RANGER2? para intemperie, así como para las terminales R21T, ELASTIMOLD? RANGER2? para interiores. Las terminales contráctiles ELASTIMOLD? están ensambladas sobre un núcleo removible. Una vez terminado se coloca sobre el cable preparado, el núcleo es removido jalándolo desde la tira blanca integrada. El encapsulado entonces se contrae sobre el cable preparado. La memoria del material provee la interfase dieléctrica sólida y las propiedades de sellado se ajustan para igualar los rangos eléctricos y prevenir el ingreso de humedad. El proceso de instalación paso a paso es el siguiente:

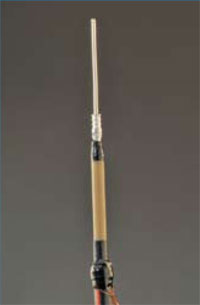

PASO 1. Ponga el cable en posición y corte el largo. Usando las prácticas estándard, corte la tira o leng?eta del cable, la pantalla metálica, pantalla semiconductora y el aislamiento del cable mostrando el conductor.

Paso 2. Termine de preparar la pantalla metálica. Para neutro concéntrico o cables concéntricos neutrales cubiertos, doble hacia atrás los neutros y selle con tiras de mastique y cinta de vinil.

Paso 3. Limpie el conductor expuesto, instale y comprima el conectador.

Paso 4. Utilize la masilla y la cinta de vinil para llenar cualquier espacio o abertura entre el conector y el aislamiento.

Paso 5. Aplique un cordón de lubricante siliconado a la pantalla semiconductora

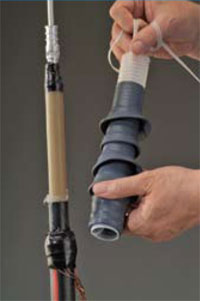

Paso 6. Jale la cuerda final suelta del núcleo, hasta que coincida con el final del encapsulado de la terminal gris.

Paso 7. Coloque la terminal sobre el cable.

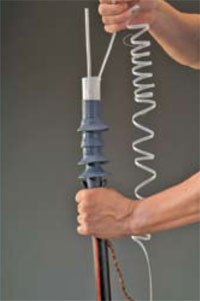

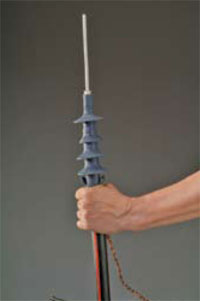

Paso 8. Tire la guía en el lugar correcto, y el núcleo removible se comprimirá.

Paso 9. Aplique lubricante siliconado en el borde y área de la masilla.

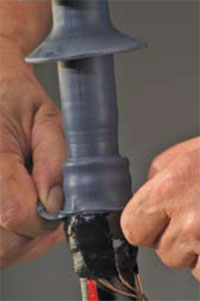

Paso 10. Doble hacia abajo el borde sobre de la masilla para sellar la entrada del cable.

Paso 11. Selle la parte superior de la terminal en el área de la funda.

Paso 12. Una los conductores neutros o la trenza opcional de tierra al sistema de tierra según el código local. Instale el soporte opcional para el cable si lo necesita.
