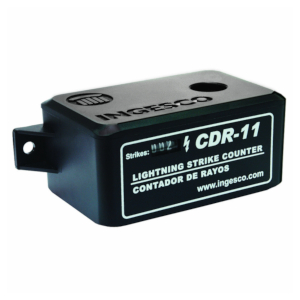

Contador de descargas de rayo electromecánico
El contador de descargas de rayos CDR-11 es un dispositivo diseñado para detectar los impactos de rayos en las instalaciones de protección externa contra el rayo (puntas captadoras, pararrayos PDC, sistemas pasivos...).
El CDR-11 detecta la corriente eléctrica que se deriva a tierra a través de conductor de bajada cuando se produce un impacto de rayo. El dispositivo registra cada uno de los impactos incrementando en una unidad el contador electromecánico. El CDR-11 se instala en la bajante del pararrayos, y no precisa de ningún tipo de alimentación externa, ya que utiliza la propia energía del rayo para su funcionamiento.
Características
- Gran capacidad de registro (999 impulsos).
- Visualización en pantalla.
- Detección de impulsos de caída de rayo de:
- Intensidad min: 1kA (8/20μs según 62.561-6:2011)
- Intensidad máxima: 100kA (10/350μs según 62.561-6:2011)
- Diseño compacto y robusto.
- Gran durabilidad.

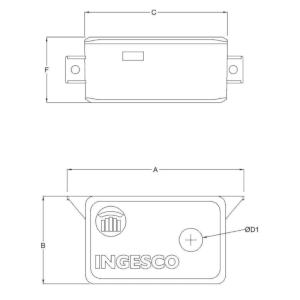

Esquema
Para activar el zoom mover el mouse sobre la imagen
Especificaciones técnicas
| Descripción | Ref. | A mm |
B mm |
C mm |
F mm |
D1 mm |
Peso gr |
|---|---|---|---|---|---|---|---|
| CDR-11 | 430019 | 105 | 40 | 83 | 52 | 14 | 290 |
| Parámetros | |
|---|---|
| Rango Temperatura Trabajo | -20° a 65°C |
| Rango de intensidad: | de 1kA (8/20μs) a 100kA (10/350μs) |
| Rango del contador: | de 0 a 999 impulsos |
| Grado de protección: | IP65 |
| Para conductor: | Redondo ⌀ 8-12mm, cable 50 a 95mm2 de sección (Disponible kit adaptador a conductor plano Ref. 115117) |
| Par de fuerza mínimo: | 10 Nm |
| Reseteable: | No |
Normativas y Ensayos
La instalación de contadores de rayos en los bajantes está indicada en las normas UNE 21.186, NFC 17-102 Y IEC 62.305, para permitir el control y verificación inmediata del estado de la instalación de protección después de cualquier impacto de rayo: "Un sistema de protección contra el rayo ha de ser verificado después de cualquier impacto de rayo registrado en la estructura".
El contador de rayos CDR-11 ha sido diseñado según los requisitos de funcionamiento de la norma IEC 62.561/6:2011 (Componentes de protección contra el rayo. Parte 6: Requisitos para los contadores de rayos).
Ensayos realizados en LABELEC, Laboratorio de ensayos electrotécnicos, acreditado por ENAC (Acreditación No. 307/LE681).
