Empalmes de Aluminio a Compresión para Tensión Mínima y Media
| Características | Beneficios |
|---|---|
| Fabricados de Aluminio | Provee alta resistencia y alta conductividad |
| Tope sólido en el centro | Asegura la distancia de inserción del cable |
| Bimetálico | Para uso con Conductores: Aluminio - Cobre - Aluminio |
| Los empalmes contienen compuesto inhibidor en el interior, se proveen con tapas en ambos extremos | Previene la Oxidación y aumenta su Conductividad |
| Todos los empalmes están marcados con su tamaño y dados de aplicacion | Para una identificación sencilla |

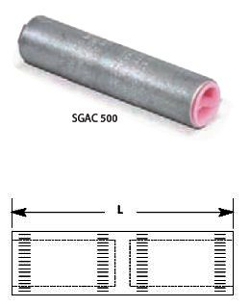

| CAT. NO. | Tamaño del conductor | Rango Decimal | Herramienta | L | |
|---|---|---|---|---|---|
| Min. O.D. | Max. O.D. | ||||
| SGAC 1/0 | #10 sol. - 1/0 ACSR | 0.102 | 0.398 | VC-5/VC-6 | 2 |
| SNG 00 | #10 sol. - 1/0 ACSR | 0.102 | 0.398 | VC-5/VC-6 | 4-1/4 |
| SGAC 3/0 | #8 sol. - 3/0 str. | 0.128 | 0.47 | VC-5/VC-6 | 3 |
| SGAC 250 | #4 sol. - 266.8 - 4/0 ACSR | 0.204 | 0.593 | VC-5/VC-6 | 4 |
| SGAC 350 | 2/0 str. - 350 - 336.4 (18/1) | 0.414 | 0.684 | VC-6 | 5 |
| SGAC 500 | 4/0 str. - 500 - 477 (18/1) | 0.522 | 0.814 | VC-6 | 5 |
| SGAC 8650 | 350 str. - 636 (36/1) 400 copper max. | 0.681 | 0.94 | VC-8 | 8-7/8 |
| SGAC 8800 | 397.5 str. - 795 (36/1) 500 copper max. | 0.724 | 1.04 | VC-8 | 10-5/8 |

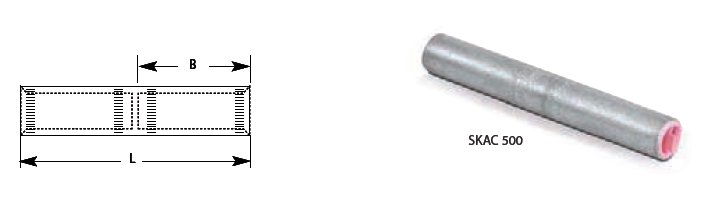

| CAT. NO. | Tamaño del conductor | Rango Decimal | Herramienta | B (in.) | L (in.) | |
|---|---|---|---|---|---|---|
| Min. O.D. | Max. O.D. | |||||
| SKAC 2/0 | #2 str. - 2/0 ACSR | 0.292 | 0.447 | VC-5/VC-6 | 3-1/8 | 6-1/2 |
| SKAC 4/0 | 1/0 str. - 4/0 ACSR | 0.368 | 0.563 | VC-5/VC-6 | 3-7/8 | 8 |
| SKAC 500 | 4/0 str. - 477 (18/1) ACSR | 0.522 | 0.814 | VC-6 | 3-7/8 | 8 |
| SKAC 600 | 300 - 477 (26/7) ACSR | 0.629 | 0.858 | VC-6 | 5-7/16 | 11-1/8 |
| SKAC 700 | 556.5 - 636 (36/1) ACSR | 0.858 | 0.93 | VC-8 | 6-5/16 | 12-7/8 |
| SKAC 800 | 700 - 795 (36/1) ACSR | 0.964 | 1.04 | VC-8 | 6-5/16 | 12-7/8 |
