Terminal Zapata de Aluminio de una Perforación

logo homac
Zapatas para usos generales en terminaciones de cobre o aluminio
Características Beneficio
Bimetálicas Para uso con Conductores de Aluminio y/o Cobre
Fabricadas de Aluminio Brinda alta resistencia y conductividad
Las zapatas contienen compuesto inhibidor en el interior Previene oxidación y humedad
Todas las terminales están marcadas con su tamaño y dados de referencia Fácil identicación
Cumple con todos los estandares de UL Cumple o excede especificaciones ANSI C119.4 Todas las zapatas estañadas están listadas UL
Terminal Zapata de Aluminio de una Perforación
Zapatas de Aluminio de un Barreno (Información para Ordenar)

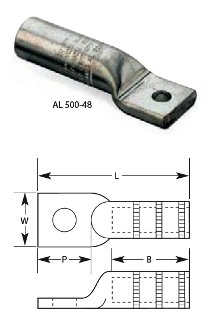

No Cat. Rango de Conductor Tam. Tor. Dados de instalación B L P W
Concént. Comprimido Compacto ACSR
AL 6-14 #6 — — — 1/4 TP, 29, 161, 5/16 3/4 2-5/32 7/8 9/16
AL 4-516 #4 — — — 5/16 TB, 37, 375, 162 15/16 2-1/4 31/32 5/8
AL 4-14 — — — 1/4 TB, 37, 375, 162 15/16 2-1/4 31/32 5/8
AL 2-14 #2 — — — 1/4 TQ, 45, 348, 163, 1/2, 6A 59/64 2-5/8 1-1/32 3/4
AL 2-38 — — — 3/8 TQ, 45, 348, 163, 1/2, 6A 59/64 2-5/8 1-1/32 3/4
AL 1-38 #1 — — — 3/8 TQ, 45, 348, 163, 1/2, 6A 59/64 2-5/8 1-1/32 3/4
AL 1/0-38 1/0 — — — 3/8 TU, 52, BG, 243, 5/8 1-3/8 3-1/8 1-5/16 7/8
AL 1/0-48 — — — 1/2 TU, 52, BG, 243, 5/8 1-3/8 3-1/8 1-5/16 7/8
AL 2/0-38 2/0 — — — 3/8 TW-TY, 58, 297, 5/8-1 1-5/16 3-3/16 1-7/32 1-5/16
AL 2/0-48 — — — 1/2 TW-TY, 58, 297, 5/8-1 1-5/16 3-3/16 1-7/32 1-5/16
AL 3/0-38 3/0 — — — 3/8 737, 467 1-9/16 3-7/16 1-5/16 1-1/16
AL 3/0-48 — — — 1/2 737, 467 1-9/16 3-7/16 1-5/16 1-1/16
AL 4/0-38 4/0 — — — 3/8 TX, 71H, 298, 840, 11A 1-7/16 3-9/16 1-11/32 1-3/16
AL 4/0-48 — — — 1/2 TX, 71H, 298, 840, 11A 1-7/16 3-9/16 1-11/32 1-3/16
AL 250-48 250, 4/0 — — 4/0 1/2 TX, 76, 249, 840, 11A 1-9/16 3-5/8 1-5/16 1-15/64
AL 300-48 300, 266.8 — 350 266.8 (18/1) 1/2 TH, 87H, 251, 470, 1, 12A 2-3/16 4 1-5/16 1-3/8
AL 350-48 350, 336.4 — 400 266.8 (26/7), 336.4 (18/1) 1/2 96, 299, 655, 11/8-1, 13A 2-3/16 4-1/4 1-5/16 1-1/2
AL 400-48 400, 397.5 — — 336.4 (26/7), 397.5 (18/1) 1/2 96, 299, 655, 11/8-1, 13A 2-1/2 4-7/8 1-1/4 1-5/8
AL 400-58 — — 336.4 (26/7), 397.5 (18/1) 5/8 96, 299, 655, 11/8-1, 13A 2-1/2 4-7/8 1-1/4 1-5/8
AL 500-48 500, 477 — 600 379.5 (26/7), 477 (18/1) 1/2 106A, 300, 317, 15/16, 14A 3 5-7/16 1-1/2 1-3/4
AL 500-58 — 600 379.5 (26/7), 477 (18/1) 5/8 106A, 300, 317, 15/16, 14A 3 5-7/16 1-1/2 1-3/4
AL 600-48 600, 550 — — 477 (26/7), 556.5 (18/1) 1/2 15/16, 115H, 786, 9-36, 473 3 5-21/32 1-9/16 1-15/16
AL 600-58 — — 477 (26/7), 556.5 (18/1) 5/8 15/16, 115H, 786, 9-36, 473 3 5-21/32 1-9/16 1-15/16
AL 750-48 750, 700 — — 636 (26/7) 1/2 140H, 301, 342, 1-1/2 3-3/8 6-3/8 1-7/8 1-3/4
AL 750-58 — — 636 (26/7) 5/8 140H, 301, 342, 1-1/2 3-3/8 6-3/8 1-7/8 1-3/4
AL 800-48 800 — — — 1/2 11/2, 474, 140H 3-9/16 6-5/8 2-1/32 1-3/4
AL 800-58 — — — 5/8 11/2, 474, 140H 3-9/16 6-5/8 2-1/32 1-3/16
AL 1000-48 1000, 954 — — 795 (26/7), 954 (45/7) 1/2 161, 292, 302, 319, 1-3/4 4-5/8 7-15/16 1-7/8 2-7/16
AL 1000-58 — — 795 (26/7), 954 ( 45/7) 5/8 161, 292, 302, 319, 1-3/4 4-5/8 7-15/16 1-7/8 2-7/16

NOTA: Para estañado, agregue sufijo "TN" al número de catálogo. Todas las zapatas estañadas están listadas UL hasta cal. 1000 kcmil
