Empalmes de Aluminio a Compresión
para Tensión Plena (Completa)
| Características | Beneficios |
|---|---|
| Tope sólido en el centro | Asegura la distancia de inserción del cable |
| Bimetálicos | Para uso con Conductores Aluminio - Cobre - Aluminio |
| Los empalmes contienen compuesto inhibidor en el interior, se proveen con Tapas en ambos extremos | Previene la Oxidación y aumenta su Conductividad |
| Todos los empalmes están marcados con su tamaño y dados de aplicación | Para una fácil identificación |
| Diseñados para soportar el 95% de la resistencia a la Tensión probada del conductor | Cumple o excede la norma ANSI C119.4 |
| CAT. NO. | Tamaño del conductor | Rango Decimal | Herramienta | L (pulgadas) | |
|---|---|---|---|---|---|
| Min. O.D. | Max O.D. | ||||
| U 2 A 9 | #4 str..1/0 Str. Aluminio | .232 | .368 | VC-5/VC-6 | 6-1/4 |

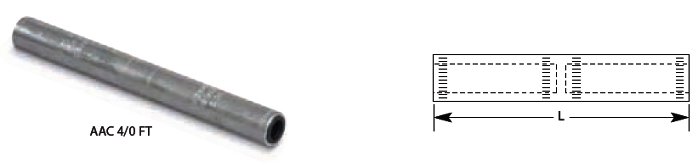

| AAC 4/0 FT | 1/0 str..4/0 Str. Aluminio | .368 | .522 | 8 | |
| AAC 350 FT | 4/0 str..350 Aluminio . 336.4 (18/1) | .522 | .681 | VC-6 | 9-1/2 |
| AAC 500 FT | 336.4 Str..500 Aluminio | .666 | .795 | 12-1/2 | |
| CAT. NO. | Tamaño del conductor | Rango Decimal | Herramienta | B (pulgadas) | L (pulgadas) | |
|---|---|---|---|---|---|---|
| Min. O.D. | Max O.D. | |||||
| U 2 A 9 | #4 str. - 1/0 Str. Auminio | .232 | .368 | VC-5/VC-6 | 6-1/4 | 14-1/4 |
| ACSR 2 FT | #4 str. - #2 Str. Aluminio, #4 (6/1) - #2 (7/1) ACSR, #6 Sol. - #4 Sol. Cobre, #6 Str. - #2 Str. Cobre |
.162 | .325 | 7 | 14-1/4 | |
| ACSR 1/0 FT | #2 Str.- 1/0 (6/1) ACSR | .292 | .398 | 8-3/8 | 17 | |
| ACSR 2/0 FT | #2 str. - 2/0 Str. aluminio, #2 (6/1) - 2/0 (6/1) ACSR, #2 Str. - 1/0 Str. Cobre |
.292 | .447 | 9-1/8 | 18-1/2 | |
| ACSR 4/0 FT | 1/0 Str. - 4/0 Str. Aluminio 1/0 (6/1) - 4/0 (6/1) ACSR, 1/0 Str.- 3/0 Str. Cobre |
.368 | .563 | VC-6 | 9-7/8 | 20 |

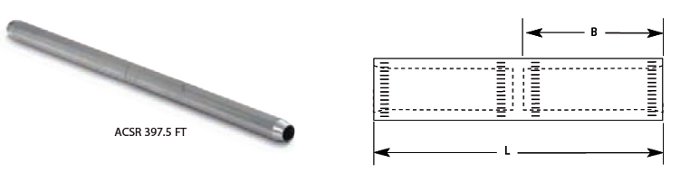

| ACSR 397.5 FT | 4/0 - 397.5 Str. Aluminio, 4/0 (6/1) - 397.5 (18/1) ACSR, 3/0 Str. - 4/0 Str. Cobre |
.470 | .743 | 11 | 23 | |
