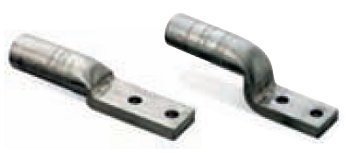

Terminales Zapatas Bimetalicas de dos perforaciones NEMA

logo homac
Para aplicaciones generales en aluminio o cobre
Características Beneficios
Fabricadas de Aluminio Brinda alta resistencia y conductividad
Las zapatas contienen compuesto inhibidor en el interior Previene oxidación y aumenta su conductividad
Todas las terminales están maracadas con su tamaño y dados de referencia Fácil identificación
Cumple con Estándares UL Cumplen o exceden especificación ANSI C119.4
Bimetálicas Para uso con Conductores de Aluminio y/o Cobre
Terminales Zapatas Bimetalicas de dos perforaciones NEMA
Esquema
Zapatas Bimetálicas de dos Barrenos (Información para Ordenar)
Zapata recta Zap. de empate Rango de Conductor ACSR Sol. Dados de instalación B L P W
No. Cat. No. Cat. Concéntr. Compr. Compacto
SA 6 NTN ASL 6 NTN #6 #6 #6, #4 #6 #4 TU, 52, BG, 243, 5/8, CSA 22 1-15/32 5-1/4 3-3/16 7/8
SA 4 NTN ASL 4 NTN #4 #4 — #4 #2 TU, 52, BG, 243, 5/8, CSA 22 1-15/32 5-1/4 3-3/16 7/8
SA 2 NTN SAL 2 NTN #2 - #1 #1 #1 #2 1/0 TU, 52, BG, 243, 5/8, CSA 22 1-1/2 5-3/16 3-1/4 1
AL 1/0 NTN * ASL 1/0 NTN* 1/0 — 2/0 1/0 2/0 TU, 52, BG, 243, 5/8 1-1/2 5-1/4 3-3/16 7/8
AL 2/0 NTN* ASL 2/0 NTN* 2/0 — — — — TW-TY, 58, 297, 5/8-1 1-1/2 5-1/4 3-3/16 15/16
AL 3/0 NTN* ASL 3/0 NTN* 3/0 — — — — TV, 66, 167, 467, 10A 1-7/16 5-1/2 3-1/4 11/16
AL 4/0 NTN* ASL 4/0 NTN* 4/0 — — — — TX, 71H, 298, 840, 11A 1-15/16 6 3-11/32 1-15/64
AL 250 NTN* ASL 250 NTN* 250, 4/0 — 250 - 300 4/0 (6/1) — TX, 76, 249, 840, 11A 1-15/16 6 3-11/32 1-15/64
AL 300 NTN* ASL 300 NTN* 300, 266.8 — 350 266.8 (18/1) — TH, 87H, 251, 470, 1, 12A 2-3/16 6-9/16 3-9/16 1-11/32
AL 350 NTN* ASL 350 NTN* 350, 336.4 — — 266.8 (26/7), 336.4 (18/1) — 96, 299, 655, 1-1/8-1, 705, 13A 2-3/16 6-9/16 3-11/16 1-3/4
AL 336 NSCTN — 397.5 - 400 — — 336.4 (26/7), 397.5 (18/1) — 1-1/4, 99H, 317, 20AH 4-3/16 9 3-11/16 1-21/32
AL 400 NTN* ASL 400 NTN* 400, 397.5 — — 336.4 (26/7), 397.5 (18/1) — 96, 472, 655, 1-1/8-1,
1-1/8-2, 705, 316, 13A		 2-7/16 7-5/16 3-9/16 1-3/4
AL 500 NTN* ASL 500 NTN* 500, 477 — 500 - 600 397.5 (26/7), 477 (18/1) — 106A, 300, 317, 1-5/16, 14A, 15A 2-15/16 8-1/4 3-9/16 1-3/4
AL 500 N 608 TN — 500, 477 — 600 397.5 (26/7), 477 (18/1) — 608 3-1/3 8-1/4 3-9/16 1-3/4
AL 600 NTN* ASL 600 NTN* 600, 55 — — 477 (26/7), 556.5 (18/1) — 1-5/16, 115H, 786, 936, 473 2-15/16 7-3/4 3-5/8 1-3/4
AL 700 N 608 TN — 700, 600 — 700 - 795 — — 125H, 608 3-1/16 7-3/8 3-1/2 1-3/4
AL 750 NTN* ASL 750 NTN* 750, 700 — — 636 (26/7) — 140H, 301, 342, 1-1/2 3-5/16 8-1/4 3-3/4 1-3/4
AL 750 N 608* ASL 750 N 608* 750, 700 — — 636 (26/7) — 125H, 608 3-3/8 8-1/4 3-5/8 1-3/4
AL 800 NTN* ASL 800 NTN* 800, 795 — — 663 (30/19), 715.5 (54/7) — 140H, 474, 342, 724, 1-1/2 3-11/32 8-5/16 3-5/8 1-3/4
AL 800 N 608 TN — 800, 700 — — 636 (30/19), 715.5 (54/7) — 608 3-1/3 8-1/4 3-5/8 1-3/4
AL 954 NMS — — — — 954 (54/7) — 161, 292, 302, 319, 1-3/4 4-11/16 9-3/8 3-5/8 1-3/4
AL 1000 NTN* ASL 1000 NTN* 1000, 954 — — 795 (26/7, 30/19), 954 (45/7) — 161, 292, 302, 319, 1-3/4 4-9/16 8-9/16 3-5/8 2-7/16
AL 1000 SSNTN ASL 1000 SSNTN 1000 — — — — 161, 292, 302, 319, 1-3/4 4-9/16 9-7/8 1-7/8 2-7/16
AL 1000 NMS — 1000 — — — — 161, 292, 302, 319, 1-3/4 4-11/16 9-1/2 3-5/8 1-3/4
AL 1250 NTN ASL 1250 NTN 1200 - 1300 — — 1113 (45/7), 1192.5 (45/7) — 161, 727, 352 4-11/16 9-11/16 3-5/8 2-21/32
AL 1750 NTN ASL 1750 NTN 1750 — — — — 214, 735, 225 5-1/2 10-7/8 3-7/8 3-13/32
AL 2000 NTN ASL 2000 NTN 2000 — — — — 479 6-1/16 11-15/16 3-7/8 3-13/32
*Listadas UL
