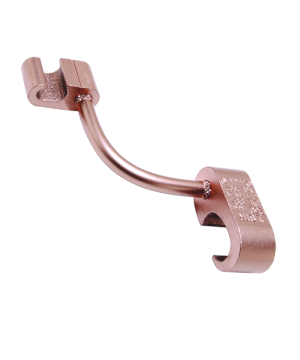

Burndy YGL29C29
Conector de cobre en cruz de tipo compresión se usa en mallas de tierra para conexiones cable a cable ó cable a varilla de aterrizaje
En conexiones cable a cable al elemento "A" recibe un cable en un rango de calibre de #2 trenzado a 250 MCM y el elemento "B" recibe un cable en un rango de calibre de #2 trenzado a 250 MCM.
En conexiones cable a varilla de tierra al elemento "A" se conecta a un varilla de aterrizaje de 1/2" a 5/8" y el elemento "B" recibe un cable en un rango de calibre de #2 trenzado a 250 MCM.

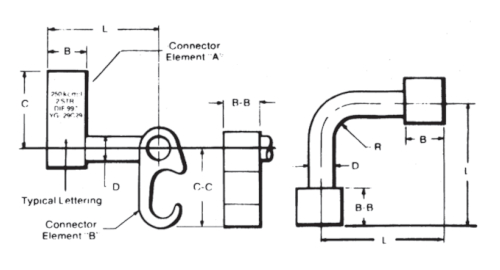

| Dimensiones Burndy YGL29C29 |
||||||
|---|---|---|---|---|---|---|
| B | B-B | C | C-C | D | L | R |
| 0.75" | 0.75" | 1.66" | 1.66" | 0.50" | 2.50" | 0.50" |
