Homac

Empalmes de Aluminio a Comprensión para Tensión Mínima y Media

Empalmes a compresión para un
amplio rango de conductor, no requiere dados
Características	Beneficios
Fabricados de Aluminio	Provee alta resistencia y alta conductividad
Tope sólido en el centro	Asegura la distancia de inserción del cable
Bimetálico	Para uso con Conductores: Aluminio - Cobre - Aluminio
Los empalmes contienen compuesto inhibidor en el interior, se proveen con tapas en ambos extremos	Previene la Oxidación y aumenta su Conductividad
Todos los empalmes están marcados con su tamaño y dados de aplicacion	Para una identificación sencilla

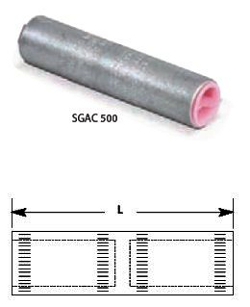

Empalmes Tensión Mínima (Información para Ordenar)
CAT. NO.	Tamaño del conductor	Rango Decimal		Herramienta	L
CAT. NO.	Tamaño del conductor	Min. O.D.	Max. O.D.	Herramienta	L
SGAC 1/0	#10 sol. - 1/0 ACSR	0.102	0.398	VC-5/VC-6	2
SNG 00	#10 sol. - 1/0 ACSR	0.102	0.398	VC-5/VC-6	4-1/4
SGAC 3/0	#8 sol. - 3/0 str.	0.128	0.47	VC-5/VC-6	3
SGAC 250	#4 sol. - 266.8 - 4/0 ACSR	0.204	0.593	VC-5/VC-6	4
SGAC 350	2/0 str. - 350 - 336.4 (18/1)	0.414	0.684	VC-6	5
SGAC 500	4/0 str. - 500 - 477 (18/1)	0.522	0.814	VC-6	5
SGAC 8650	350 str. - 636 (36/1) 400 copper max.	0.681	0.94	VC-8	8-7/8
SGAC 8800	397.5 str. - 795 (36/1) 500 copper max.	0.724	1.04	VC-8	10-5/8

NOTA: Para estañado, agregar sufijo“-TN” al número de catálogo.

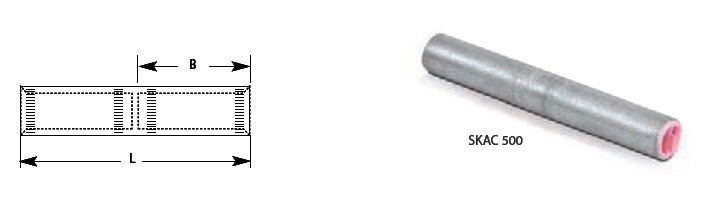

Empalmes Tensión Media (Información para Ordenar)
CAT. NO.	Tamaño del conductor	Rango Decimal		Herramienta	B (in.)	L (in.)
CAT. NO.	Tamaño del conductor	Min. O.D.	Max. O.D.	Herramienta	B (in.)	L (in.)
SKAC 2/0	#2 str. - 2/0 ACSR	0.292	0.447	VC-5/VC-6	3-1/8	6-1/2
SKAC 4/0	1/0 str. - 4/0 ACSR	0.368	0.563	VC-5/VC-6	3-7/8	8
SKAC 500	4/0 str. - 477 (18/1) ACSR	0.522	0.814	VC-6	3-7/8	8
SKAC 600	300 - 477 (26/7) ACSR	0.629	0.858	VC-6	5-7/16	11-1/8
SKAC 700	556.5 - 636 (36/1) ACSR	0.858	0.93	VC-8	6-5/16	12-7/8
SKAC 800	700 - 795 (36/1) ACSR	0.964	1.04	VC-8	6-5/16	12-7/8
